【前言】在靠近富水環(huán)境墻體，比如衛(wèi)生間、廚房、地基等的墻裙部位，出現泛堿，墻皮起鼓、脫落，嚴重的還有發(fā)霉的現象。破壞了環(huán)境的美觀和衛(wèi)生。據相關報道，墻體滋生的細菌，比如霉菌孢子，散發(fā)到室內空氣中，會引發(fā)鼻炎等呼吸道疾病。危害了人們的身體健康。

【摘要】本文通過墻體泛堿等現象，分析了墻體從富水環(huán)境中“吸收”水分，導致墻體潮濕。

水分在蒸發(fā)后留下了結晶狀態(tài)的物質發(fā)生泛堿現象。在適當的溫度、濕度等情況下，霉菌大量繁殖，有霉斑的生成。為了治理該現象，施工中根據現場情況，運用不同的材料、不同的施工方式，從標本兼治的角度出發(fā)，可以徹底根治泛堿、起鼓、脫落、發(fā)霉等問題。

【關鍵詞】毛細現象、漏水、泛堿、起鼓、脫落、發(fā)霉、除堿劑、防堿劑、抗堿堵漏砂漿

1、泛堿現象的物質來源

1-1建筑物本身含有的可以在墻體出現泛堿性物質，氫氧根離子、氯離子、硫酸根離子、金屬鹽離子等。

1-2在建筑物建設過程中，向混凝土、水泥砂漿、膩子涂料等添加的助劑中含有的或經反應后生成的一些物質。

1-3水中含的微量金屬離子和其他的一些元素。

1-4在日常生活中使用的洗滌劑、消毒劑等化學用品。

1-5空氣中微量物質通過雨水、霧霾進入外墻墻體，也可帶來出現泛堿的隱患。

1-6建筑物基礎吸收與土壤接觸的部分，進入墻體結構的物質。

2泛堿的物質運行軌跡

堿性物質均是以水為載體，通過水的流動，在建筑結構中發(fā)生毛細現象和水分的蒸發(fā)作用，導致了泛堿的發(fā)生。

2-1富水環(huán)境。比如衛(wèi)生間、廚房、淋浴房、洗漱間等防水層損壞，發(fā)生漏水現象。漏水流到墻體部位，發(fā)生毛細現象，在毛細作用的情況下，把水“吸到”墻體結構中，高度可達1米左右的高度。

2-2雨水環(huán)境。雨水包含空氣中的污染物，通過外墻漏水，把有害物質帶到墻體結構內部，形成一個富含可泛堿的結構。

2-3建筑基礎環(huán)境。建筑物通過長時間吸收地表水、地下水、冷凝水以及冬天凍融導致結構開裂，把有害物質帶到建筑結構的墻體中，形成富含可泛堿的結構。

3、墻皮泛堿、起鼓、脫落的原因

3-1富含水的、雨水的、建筑基礎吸水等環(huán)境，長期都有水的存在。富含堿性物質的水溶液，經過結構內部，到達建筑結構表面，通過蒸發(fā)作用蒸發(fā)了，溶液的濃度增大，所含的物質以晶體的狀態(tài)析出。表面的水蒸分掉，又有新的水分滲透到結構表面，又有晶體析出。這樣經過長期的“滲透----蒸發(fā)----結晶”的若干次循環(huán)，在建筑結構表面留下了不可蒸發(fā)的晶體：比如氫氧化鈉、氫氧化鈣、硫酸鎂、氯化鈣、氯化鎂等殘留在建筑表面。有的與二氧化碳反應生成碳酸鹽,其化學方程式如下：

Ca(OH)₂   +   CO₂    =   CaCO₃   +   H₂O

通過長期的積累，在建筑物表面形成有一定厚度的、白色的、粉末的物質覆蓋在墻體表面。

3-2水泥的碳化。空氣中的二氧化碳，與水反應生成碳酸（H₂CO₃）,碳酸與水泥中的堿性物

質反應，生成碳酸鹽，降低了水泥的堿性成分，導致水泥結構強度下降。

3-3氯化鈉、氯化鎂等物質的潮解。氯化鈉、氯化鎂具有潮解的特性，吸收空氣中的水分，使基層表面發(fā)生潮濕現象也加劇了碳化的速度。

3-4硫酸鹽、碳酸鹽的膨脹作用。硫酸鹽、碳酸鹽的固體顆粒物的生成，水泥結構膨脹、導致結構性的開裂。其化學反應方程式如下：

SO₄^2-   +   Ca²⁺     =   CaSO₄

Ca(OH)₂   +   CO₂   =    CaCO₃   +   H₂O

3-5涂料、膩子層吸水、脫水過程。涂料、膩子層中含有膠粉和粉劑，在吸水的情況下發(fā)生膨脹，涂層強度降低。在建筑結構內部水分減少的情況下，涂料、膩子層干燥，在脫水的狀態(tài)下，體積縮小，涂層的強度增加。這樣的反復循環(huán)，發(fā)生墻皮開裂。

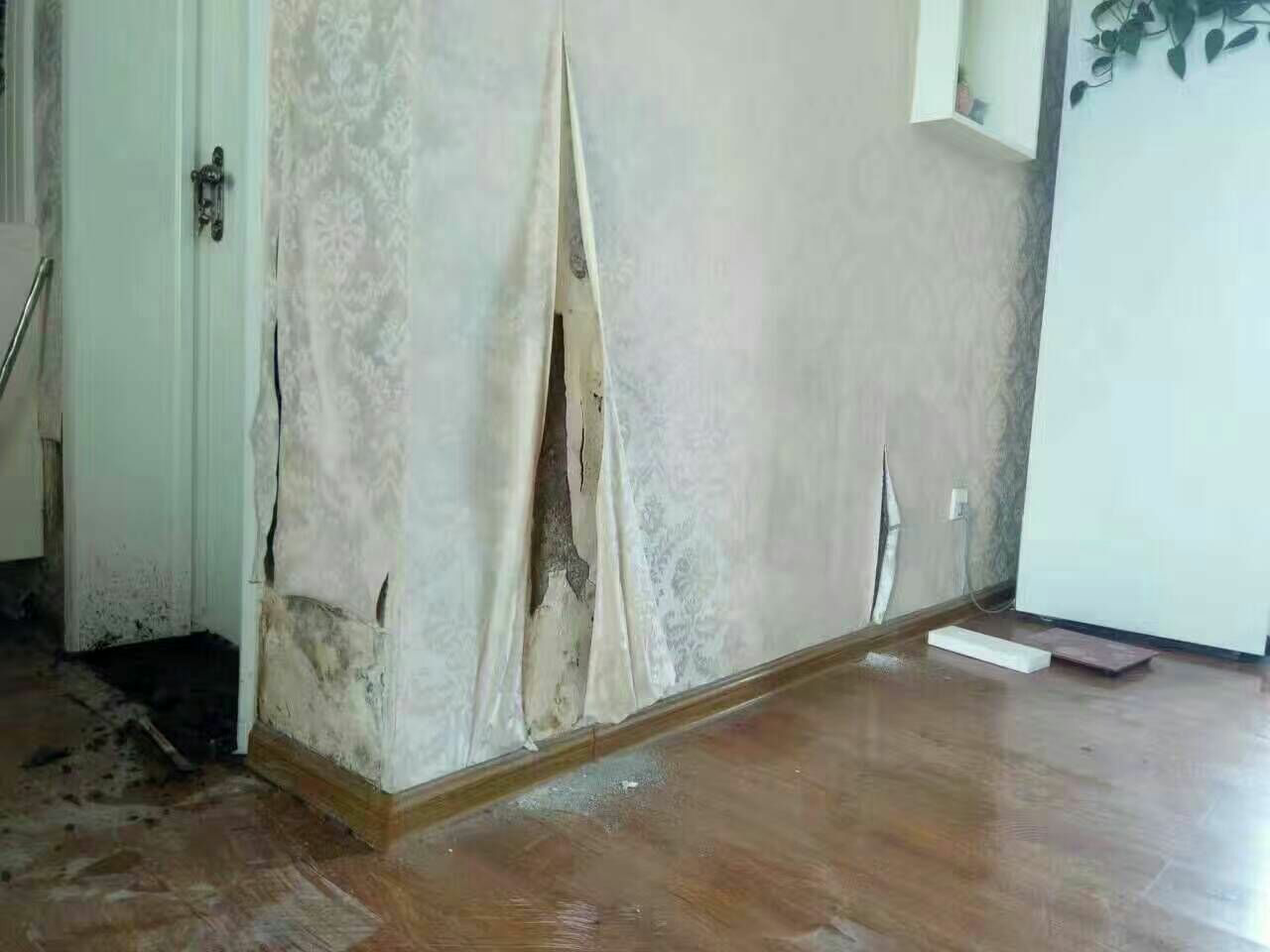

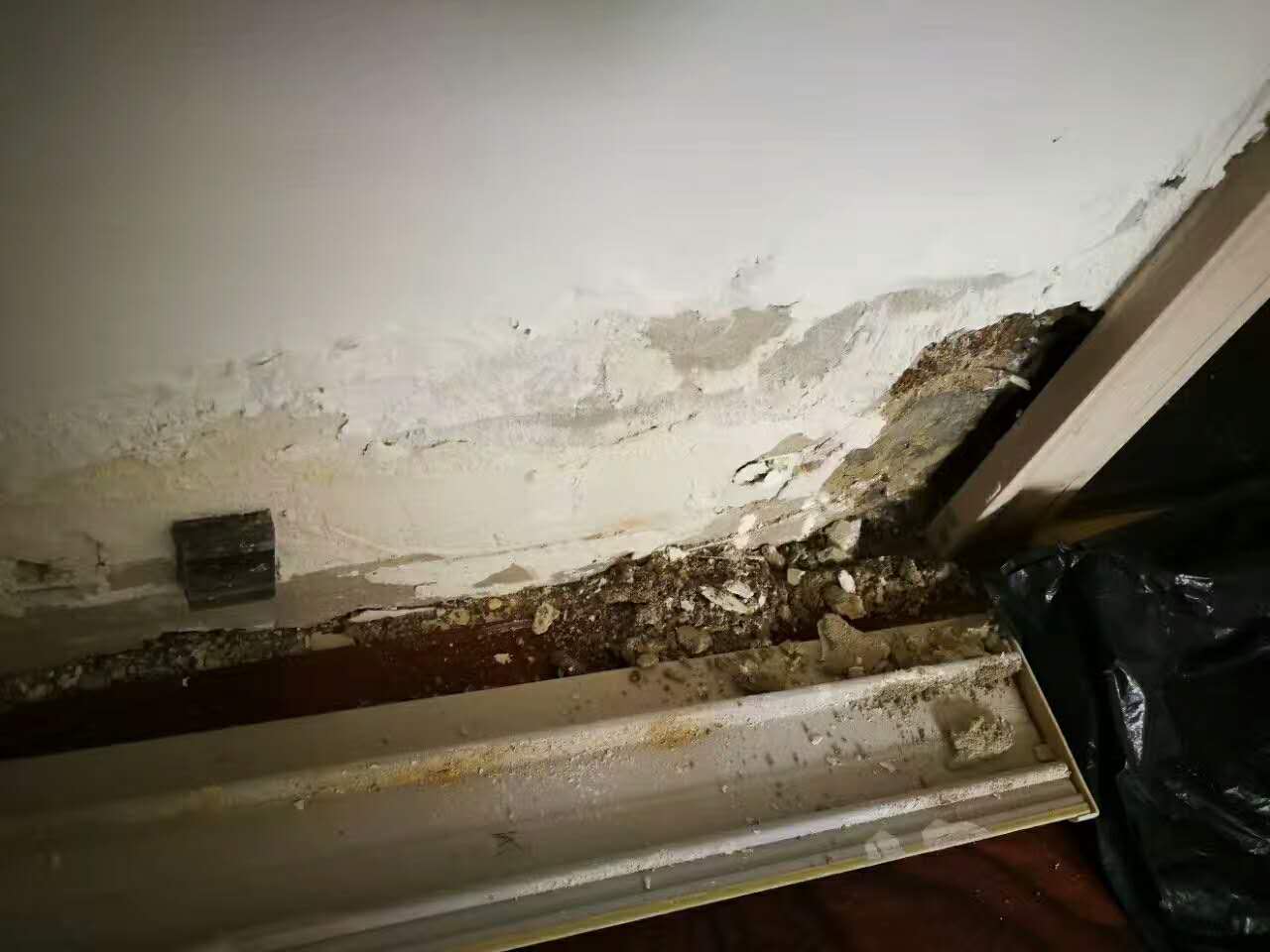

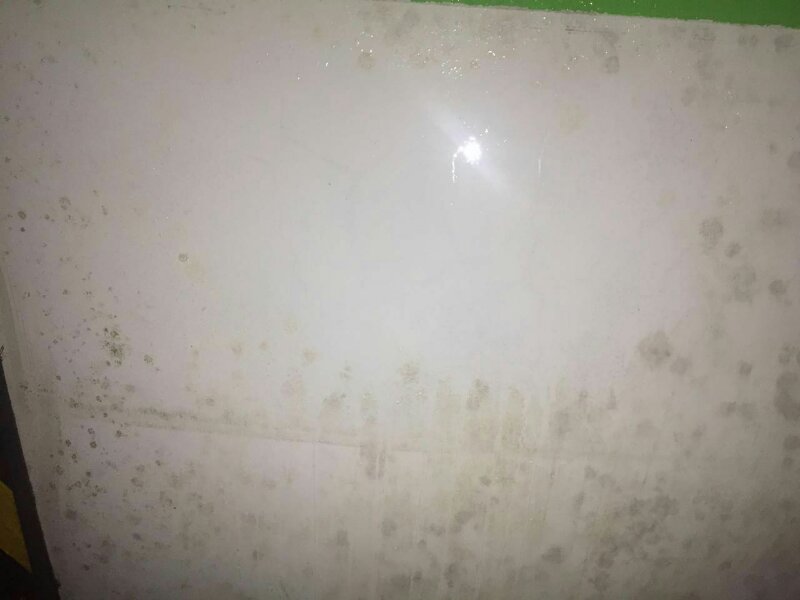

3-6墻皮經過泛堿、碳化、膨脹收縮、膨脹開裂、強度變化等因素的破壞，導致墻體表面結構強度降低、蓬松。涂料膩子的附著力降低，加上其吸水和脫水導致的開裂。很容易使墻皮起鼓、開裂、脫落。在適當的溫度和深度的情況下，霉菌大量繁殖，形成紅色的、褐色的、黑色的等不同顏色的霉斑。霉菌的孢子散發(fā)到空氣中，人們通過呼吸，進入呼吸道中，可能產生過敏癥狀或鼻炎等呼吸道疾病，嚴重危害了身體健康。

4. 治理方案

4-1富水環(huán)境的治理：多見于衛(wèi)生間、廚房、洗漱間等房間的墻裙部位。由于防水層的損壞，發(fā)生漏水現象。漏水流到墻體部位，發(fā)生毛細現象，在毛細作用的情況下，使水進入墻體結構中的。該治理方案就是從衛(wèi)生間、洗漱間等的漏水源頭開始治理-------不砸地板磚（不砸磚）的情況下，治愈漏水。然后在墻體上涂刷除堿劑、抗堿劑。最后涂刷抗堿堵漏砂漿。

4-1-1劃開地板磚之間的縫隙，堵塞地漏口。

4-1-2使用北京興悅星科技發(fā)展有限公司生產的“興悅”牌衛(wèi)生間修補專用防水劑，按說明稀釋，浸泡房間的地面，使材料通過地板磚之間的縫隙，進入到地板磚下方的結構中，與水泥的水化產物發(fā)生反應，生成不溶于水的晶體和膠體，堵塞漏水通道和毛細孔。使整個地板磚下方和墻體的結構，形成密實的、不透水的結構。阻斷了漏水進入墻體的通道，利于墻體干燥。

4-1-3鏟除泛堿、起鼓的墻皮，露出水泥砂漿層。

4-1-4使用“興悅”牌的除堿劑。該產品（透明水樣的液體，30分鐘左右自我凝固）與墻體結構中的堿性物質反應生成不溶于水的晶體和膠體，增加水泥砂漿層的強度和密實性。強度增加的基層，提高了后續(xù)涂層的粘接力和強度。

4-1-5使用“興悅”牌的抗堿劑。該產品（乳白色、粘度低的液體）在墻體表面形成密實的柔性薄膜，覆蓋在除堿劑的基層表面，形成剛柔并濟的涂層。達到長期抗堿的效果。

4-1-6（墻體表面平整的情況下，此工序可以省略）使用“興悅”牌的抗堿堵漏砂漿涂刷在墻體表面較大的凸凹，使墻體成為一個平整的基面，利于膩子涂料工序的進行。

4-2建筑基礎泛堿的治理。多見于老舊建筑和地表存水較多的基層墻體。治理該方式的泛堿、起鼓現象相對簡單些，先在基層墻體灌注除堿劑，然后再涂刷抗堿堵漏砂漿即可。針對于基礎距離下水溝、河流較近的還要進行海麥威防水劑或潘顏堵漏劑的施工。

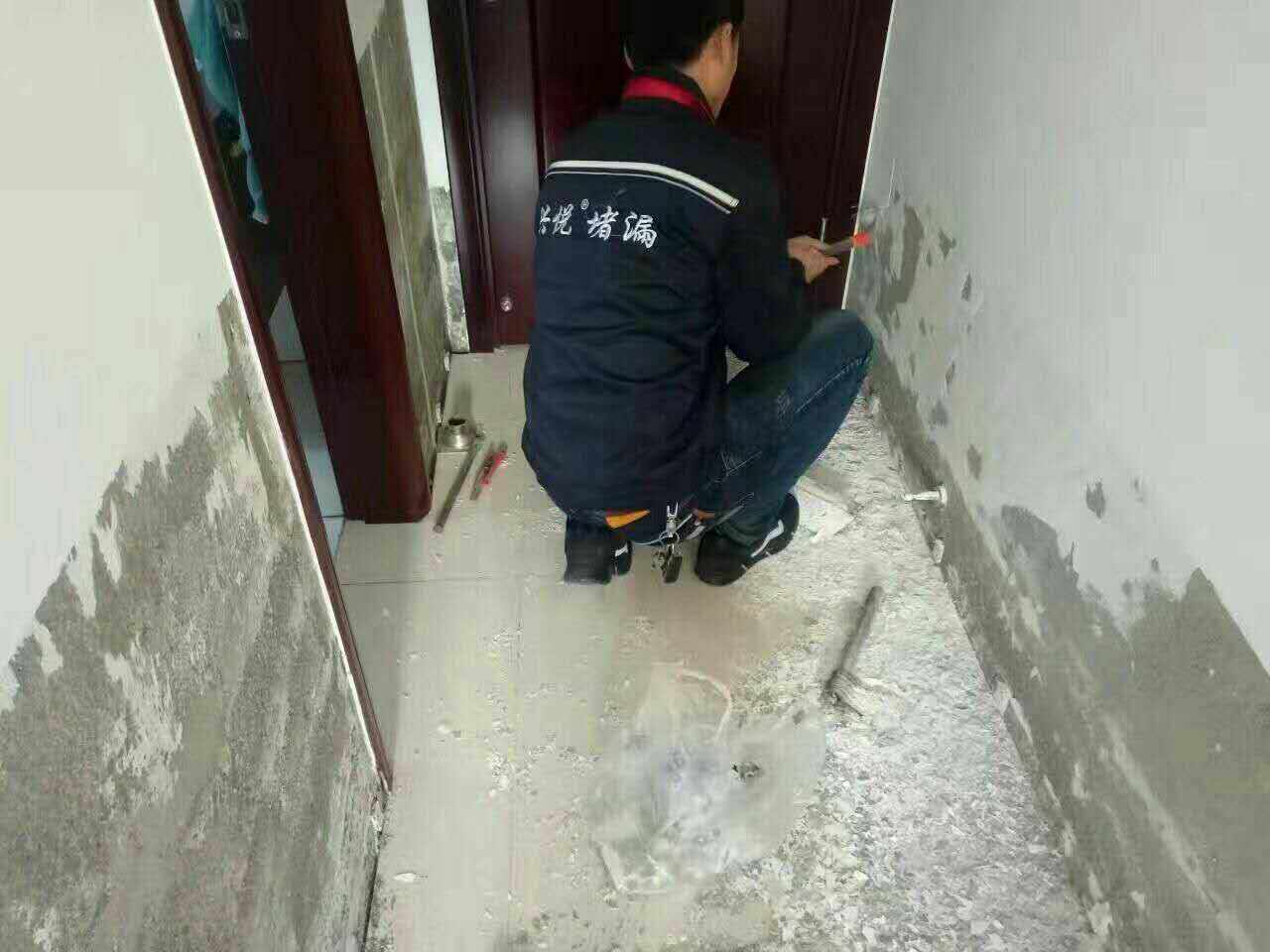

4-2-1鏟除內外墻墻裙的膩子涂料的裝飾層，露出水泥砂漿層。

4-2-2在墻裙距離地面高度20厘米左右打孔，并安裝注漿針頭，孔間距在30--50厘米左右。

4-2-3使用雙液注漿機灌注除堿劑，在注漿過程中，本著注漿飽和的原則，除堿劑從均勻浸透墻體，再更換下一個注漿孔。有必要的話，可以注漿工作一會兒，休息一會兒。達到均勻、飽和。

4-2-4在內外墻的墻裙涂刷抗堿堵漏砂漿。

5. 耐久性分析

5-1采取以上的工序進行抗堿治理，產品與結構中的堿性物質反應，生成硅酸鈣等水泥石的成分，加固了墻體的水泥結構，提高了后序涂層的粘接力。

5-2生成物增加了結構的密度，堵死了毛細孔，杜絕了毛細現象的發(fā)生，阻斷了堿性物質的流動。

5-3表面柔性的薄膜，密實了墻體表面，進一步減少了水分蒸發(fā)作用，增加了不透水性。直接保護了膩子、涂料層。

5-4該工序生成物是無機的成分（水泥石），使結構形成密實、沒有毛細孔，具有密封的剛柔結合體，能夠很好地起到長久抗堿的作用。

6.【結束語】

運用北京興悅星科技發(fā)展有限公司的產品，能夠很好的解決墻體泛堿、墻皮起鼓、脫落等現象。使用該方式進行抗堿、除堿治理，具有標本兼治的特性，能夠長久抗堿。
